네트워크는 기본적인 바탕은 유선망으로 구성되어 있습니다.
이러한 망을 구성하는 다양한 토폴로지와
전송 매체들에 대해 알아보도록 하겠습니다.
토폴로지란 컴퓨터 망에서 스테이션들을
연결하는 요소들(링크, 노드 등)을
물리적으로 연결해 놓은 것, 또는 그 연결 방식입니다.
그 구성에 따라서 성형, 버스형, 트리형, 링형의
4가지로 구분됩니다.

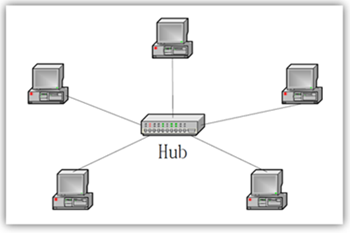

■ 성 형 (Star형)
각 스테이션(station)이 허브(Hub)라고
불리는 중앙 전송 제어 장치와
점대점(Point-to-Point) 링크에 의해 접속되어 있는 형태입니다.
[ 장 점 ]
고장 발견이 쉽고 유지 보수가 용이하고,
한 스테이션의 고장이 전체
네트워크에 영향을 미치지 않고,
한 링크가 떨어져도 다른링크는 영향을
받지않으며 확장이 용이합니다.
[ 단 점 ]
중앙 전송 제어 장치가 고장이 나면
네트워크는 동작이 불가능
설치 시에 케이블링에 많은 노력과 비용이 들고
통신량이 많은 경우 전송 지연이 발생합니다.

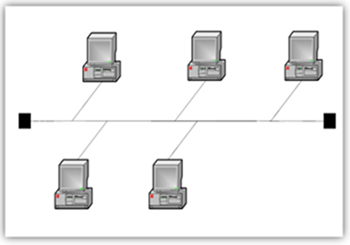

■ 수평형 (Bus형)
하나의 긴 케이블이 네트워크상의 모든 장치를 연결하는
중추 역할을 하는 형태입니다.
[ 장 점 ]
설치하기가 용이하고
케이블에 소요되는 비용이 최소로 들며
각 스테이션의 고장이 네트워크내의
다른 부분에 아무런 영향을 주지 않습니다.
[ 단 점 ]
재구성이나 결합 분리의 어려움이 있고,
탭에서 일어나는 신호의 반사는
신호의 질을 저하시킵니다.
기저대역 전송 방식을 사용할 경우 거리에 민감하여
거리가 멀어지면 중계기가 필요하고,
버스 케이블에 결함이 발생하면
전체 스테이션은 모든 전송을 할수없고,
스테이션의 수가 증가하면 처리 능력은 급격히 감소
네트워크에 부하가 많으면 응답시간이 늦어지게 됩니다.

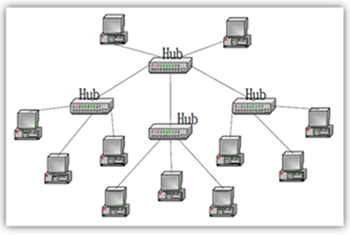

■ 계층형 (Tree형)
성형의 변형으로 트리에 연결된 스테이션은
중앙 전송 제어 장치(1차허브)에
연결되어 있지만 모든 장치가 중앙 전송 제어 장치에
연결되어 있지 않은 형태입니다.
특징은 스타형과 비슷하며 그림과 같이
2차 허브를 위치시킴으로써
다음과 같은 [장점]을 얻을수 있습니다.
하나의 1차 허브에 더 많은 스테이션을 연결
각 스테이션 간의 신호의 이동거리를 증가시킴
2차 허브로 망를 분리하거나, 우선 순위를 부가합니다.

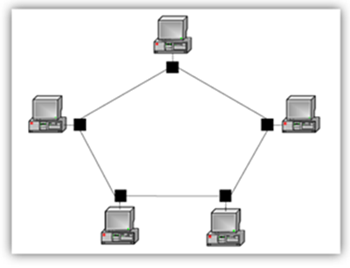

■ 원 형 (Ring 형)
닫힌 루프 형태로 각 스테이션이 단지 자신의 양쪽 스테이션과
전용으로 점 대 점으로 연결된 형태입니다.
[ 장 점 ]
단순하며 설치와 재구성이 쉽고
장애가 발생한 스테이션을 쉽게 찾을 수 있으며,
스테이션의 수가 늘어나도 네트워크의 성능에는
별로 영향을 미치지 않습니다.
성형보다 케이블링에 드는 비용이 적습니다.
[ 단 점 ]
링을 제어하기 위한 절차가 복잡하여
기본적인 지연이 존재하고, 단방향 전송이기 때문에
링에 결함이 발생하면 전체 네트워크를
사용할 수 없기 때문에 이를 해결하기 위해 이중링을 사용하며,
새로 스테이션을 추가하기 위해서는 물리적으로
링을 절단하고 스테이션을 추가해야 합니다.
다음은 해당 구성에 사용하는 매체의 종류와
특징에 대해서 알아보도록 하겠습니다.
